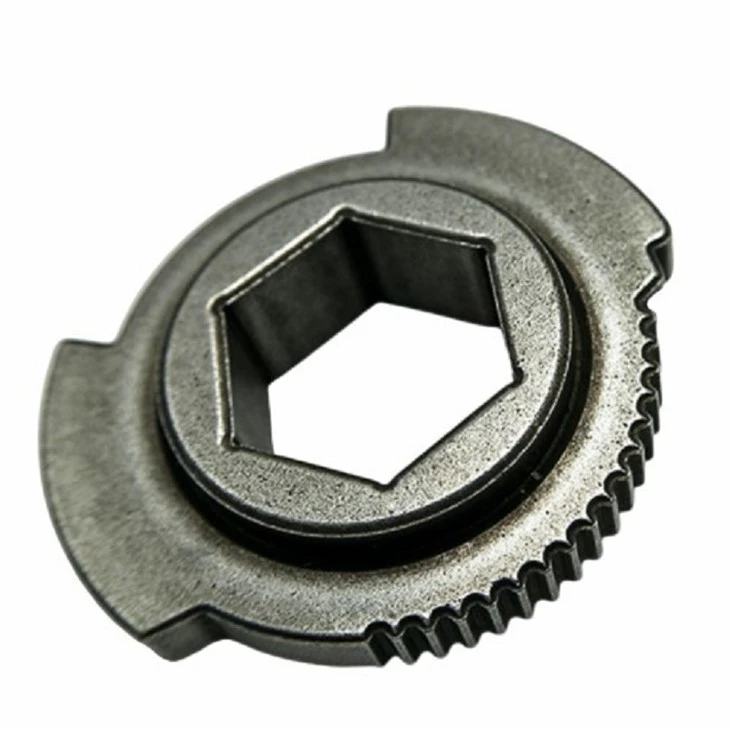

Ratelpal PM gesinterd onderdeel
In het ratelmechanisme is de functie van de ratelpal PM gesinterde deelstoppal om te voorkomen dat de ratel achteruitgaat. Ratelpal PM gesinterd deel ratelmechanisme, een intermitterend bewegingsmechanisme in één richting bestaande uit ratel en pal. De tanden van de ratel gebruiken meestal eenrichtingstanden en de pal scharniert op de tuimelaar. Wanneer de tuimelaar tegen de klok in zwaait, wordt de aandrijfpal in de rateltanden gestoken om de ratel in dezelfde richting te laten draaien.
product Introductie
|
Ratelpal PM gesinterd onderdeel |
||||||
|
Item |
Materiaal |
Productieproces |
Sinteren Temperatuur |
Gietvorm |
Aangepast |
|
|
Ratchet Pawl-poeder |
45 staal |
Poedermetallurgie persen |
1280 graden |
Op maat te maken |
Ja |
|
|
Chemische samenstelling |
C:0.42-0.50; Cr: kleiner dan of gelijk aan 0.25; Mn:0.50-0.80; Ni: kleiner dan of gelijk aan 0.25; P: kleiner dan of gelijk aan 0.035; S: kleiner dan of gelijk aan 0.035; Si:0.17-0.37 |
|||||
|
Beschikbare materialen |
Koolstofarm roestvrij staal, titaniumlegering (Ti, TC4), koperlegering, wolfraamlegering, harde legering, hogetemperatuurlegering (718, 713) |
|||||
Productvoordelen
|
Gladheid |
Dimensionale nauwkeurigheid |
Productdichtheid |
Uiterlijk behandeling |
Passend gewicht |
|
Ruwheid 1-5μm |
（±{{0}}.1 procent -±0,5 procent ） |
92-95 procent |
Volgens eisen van de klant |
0.03g-400g） |
|
Mechanisch gedrag |
σb\MPa: Groter dan of gelijk aan 600 σs\MPa: Groter dan of gelijk aan 355 δ5\ procent: groter dan of gelijk aan 16 ψ\ procent : Groter dan of gelijk aan 40 hardheid\HB: kleiner dan of gelijk aan 197 De aanbevolen warmtebehandelingstemperatuur voor 45 staal bepaald in de GB/T699-1999-norm is 850 graden voor normaliseren, 840 graden voor blussen en 600 graden voor ontlaten, en de bereikte prestatie is een vloeigrens groter dan of gelijk aan 355 MPa De GB/T699-1999-norm bepaalt dat de treksterkte van 45 staal 600 MPa is, de rekgrens 355 MPa, de rek 16 procent en de verkleining van het oppervlak 40 procent. |
|||
Functie
In het ratelmechanisme is de functie van de ratelpal PM gesinterde part-stoppal om te voorkomen dat de ratel omkeert.
Ratelpal PM ratelmechanisme met gesinterd deel, een intermitterend bewegingsmechanisme in één richting bestaande uit ratel en pal. De tanden van de ratel gebruiken meestal eenrichtingstanden en de pal scharniert op de tuimelaar. Wanneer de tuimelaar tegen de klok in zwaait, wordt de aandrijfpal in de rateltanden gestoken om de ratel in dezelfde richting te laten draaien.
Wanneer de schommelstang met de klok mee zwaait, schuift de ratel over het ratelwiel en stopt het ratelwiel met draaien. Wanneer de ratel werkt, wordt deze onderworpen aan de druk van de pal. Tegelijkertijd kan de ratel ook worden onderworpen aan de reactiekracht van de ratel.
Uitgebreide informatie:
1. Werkingsprincipe
Wanneer de tuimelaar van het actieve deel tegen de klok in zwaait, wordt de aandrijfpal in de tandgroef van de ratel gestoken en wordt de ratel geduwd om over een hoek te draaien. Op dit moment schuift de stoppal over de tandrug van de ratel.
Wanneer de schommelstang van het actieve deel met de klok mee zwaait, voorkomt de stoppal dat de ratel met de klok mee draait, maar de aandrijfpal kan over de tandrug van de ratel schuiven, zodat de ratel onbeweeglijk blijft.
Op deze manier, wanneer de schommelstang een continue heen en weer gaande zwaai uitvoert, maakt de ratel slechts een intermitterende beweging in één richting. Waarbij de heen en weer gaande zwaai van het actieve deel kan worden verkregen door het nokmechanisme van de zwaaivolger, het krukmechanisme, of door hydraulische overbrenging en elektromagnetische apparaten.
2. Hoofdtypen
1. Getande ratel (mechanisme)
Enkelwerkend ratelmechanisme, dubbelwerkend ratelmechanisme, omkeerbaar ratelmechanisme. Er zijn stijve tandwieltanden aan de buitenrand of binnenrand; de rotatiehoek van de ratel kan alleen een veelvoud zijn van de centrale hoek tussen twee aangrenzende tanden en kan alleen in fasen worden aangepast. De structuur is eenvoudig, de fabricage is handig en de beweging is betrouwbaar, maar het is gemakkelijk om geluid en tandpuntslijtage te veroorzaken en de transmissiestabiliteit is slecht. Het wordt vaak gebruikt in het dwarstoevoerapparaat van de werktafel in de schaafmachine.
2. Wrijvingsratel (mechanisme)
De beweging wordt overgebracht door de wrijvingskracht tussen de pal en het ratelwiel om de traploze intermitterende beweging van het ratelwiel te realiseren. Het wordt ook vaak gebruikt als stop of rem op het invoermechanisme van werktuigmachines en automatische machines.
3. Transcendente ratel (mechanisme)
Behalve dat het vaak wordt gebruikt om intermitterende beweging te bereiken, kan het ook een overlopende beweging bereiken, dat wil zeggen dat het aangedreven deel voorbij het actieve deel kan draaien. Gebruikt op de achteras van fietsen.
Kenmerken en soorten ratelpallen
Getand ratelmechanisme
Er zijn verschillende soorten ratelmechanismen:
Door structuur
Het ratelmechanisme kan worden geclassificeerd in een getand ratelmechanisme en een wrijvingsratelmechanisme volgens de structurele vorm.
Het getande ratelmechanisme heeft een eenvoudige structuur en is gemakkelijk te vervaardigen; de tijdsverhouding tussen bewegen en stoppen kan gerealiseerd worden door een geschikt aandrijfmechanisme te kiezen. Het nadeel van dit mechanisme is dat de slag alleen in stappen kan worden aangepast; het geluid, de impact en de slijtage zijn relatief groot, dus het is niet geschikt voor hoge snelheden.
Wrijving ratelmechanisme
Het wrijvingsratelmechanisme gebruikt excentrische sectorwiggen om de ratel in het getande ratelmechanisme te vervangen en vervangt het ratelwiel met tandeloze wrijving. Het wordt gekenmerkt door een stabiele transmissie en geen ruis; de slag kan traploos worden aangepast. Door de overbrenging door wrijving zal er echter slip optreden. Hoewel het een rol kan spelen bij de veiligheidsbescherming, is de transmissienauwkeurigheid niet hoog. Geschikt voor gelegenheden met lage snelheid en lichte belasting.
Door betrokkenheid
Het ratelmechanisme kan worden geclassificeerd in een extern ratelmechanisme en een intern ratelmechanisme volgens de meshing-methode.
De pallen of wiggen van het externe ratelmechanisme zijn buiten de ratel geïnstalleerd, terwijl de pallen of wiggen van het interne ratelmechanisme zich binnen de ratel bevinden.
Intern ratelmechanisme
Vanwege het gemak van verwerking, installatie en onderhoud wordt het externe ratelmechanisme veel gebruikt. Het interne ratelmechanisme wordt gekenmerkt door een compacte structuur en kleine externe afmetingen.
Volgens de bewegingsvorm van de volger
Volgens de bewegingsvorm van de volger kan het ratelmechanisme worden onderverdeeld in een enkelwerkend ratelmechanisme, een dubbelwerkend ratelmechanisme en een bidirectioneel ratelmechanisme.
Het enkelwerkende ratelmechanisme kan de ratel alleen duwen om te draaien wanneer het actieve deel in een bepaalde richting zwaait.
Het dubbelwerkende ratelmechanisme drijft respectievelijk twee pallen aan tijdens de heen en weer gaande zwaai van de actieve rocker in twee richtingen en duwt het ratelwiel twee keer.
Het dubbelwerkende ratelmechanisme wordt vaak gebruikt in situaties waar de belasting groot is, de grootte van de ratel beperkt is, het aantal tanden klein is en de zwenkhoek van de actieve schommel kleiner is dan de tandsteek van de ratel.
Het hierboven beschreven ratelmechanisme kan slechts intermitterende beweging in één richting in één richting uitvoeren. Het tweeweg ratelmechanisme kan de rotatie van de ratel in twee richtingen realiseren door de draairichting van de ratel te veranderen. De afbeelding toont twee vormen van een tweeweg ratelmechanisme en het tweeweg ratelmechanisme moet een symmetrische tandvorm aannemen.
|
Dubbelwerkend ratelmechanisme met haakkop |
Direct push ratelmechanisme met dubbele werking |
|
Omkeerbaar ratelmechanisme |
Omkeerbaar ratelmechanisme |
