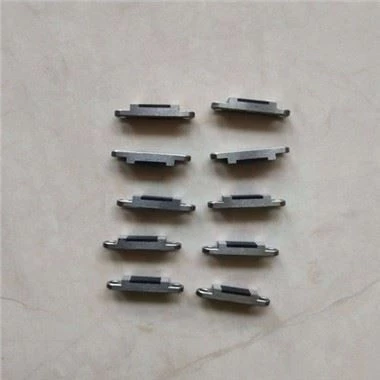

Flip Shaft voor mobiele telefoons MIM-onderdelen

Sinds de komst van de klaptelefoon is deze al heel lang populair. Met zijn prachtige structuur en verschillende ontwerpen heeft het de gunst van gebruikers van mobiele telefoons gewonnen en de rol van de as van de mobiele telefoon is onmisbaar.

Aanvraag sturen

product Introductie

Flip Shaft voor mobiele telefoons MIM-onderdelen
Item	Materiaal	Productieproces		Sinteren Temperatuur		Mal	Aangepast
Opklapschacht voor mobiele telefoon	17-4	Spuitgieten van metaal		1550 graden		Op maat te maken	Ja
Chemische samenstelling	C: kleiner dan of gelijk aan 0.07 Mn: kleiner dan of gelijk aan 1.00 Si: kleiner dan of gelijk aan 1.00 Kr: 15,5 ~ 17,5 Ni:3.0~5.0 P: kleiner dan of gelijk aan 0.04 S: kleiner dan of gelijk aan 0.03 Cu:3.0~5.0 Nb plus Ta:{{0}}.15~0.45
Beschikbare materialen	Koolstofarm roestvrij staal, titaniumlegering (Ti, TC4), koperlegering, wolfraamlegering, harde legering, hogetemperatuurlegering (718, 713)
Finish	Dimensionale nauwkeurigheid		Productdichtheid		Uiterlijk behandeling			Geschikt gewicht
Ruwheid 1-5μm	（±{{0}}.1 procent -±0,5 procent ）		92-95 procent		Spiegel Reflectie Elektrolytisch polijsten			0.03g-400g）
Mechanische eigenschappen	Treksterkte σb (MPa): verouderd op 480 graden, groter dan of gelijk aan 1310; gerijpt op 550 graden, groter dan of gelijk aan 1060; leeftijd op 580 graden, groter dan of gelijk aan 1000; leeftijd op 620 graden, groter dan of gelijk aan 930 Voorwaardelijke rekgrens σ0.2 (MPa): gerijpt op 480 graden, groter dan of gelijk aan 1180; leeftijd op 550 graden, groter dan of gelijk aan 1000; leeftijd op 580 graden, groter dan of gelijk aan 865; leeftijd op 620 graden, groter dan of gelijk aan 725 Rek δ5 (procent): veroudering bij 480 graden, groter dan of gelijk aan 10; veroudering bij 550 graden, groter dan of gelijk aan 12; veroudering bij 580 graden, groter dan of gelijk aan 13; veroudering bij 620 graden, groter dan of gelijk aan 16 Vermindering van gebied ψ (procent): veroudering bij 480 graden, groter dan of gelijk aan 40; veroudering bij 550 graden, groter dan of gelijk aan 45; veroudering bij 580 graden, groter dan of gelijk aan 45; veroudering bij 620 graden, groter dan of gelijk aan 50 Hardheid: vaste oplossing, minder dan of gelijk aan 363HB en minder dan of gelijk aan 38HRC; 480 graden veroudering, groter dan of gelijk aan 375HB en groter dan of gelijk aan 40HRC; 550 graden veroudering, groter dan of gelijk aan 331HB en groter dan of gelijk aan 35HRC; 580 graden veroudering, groter dan of gelijk aan 302HB en groter dan of gelijk aan 31HRC; 620 graden veroudering, groter dan of gelijk aan 277HB en groter dan of gelijk aan 28HRC

Flip-scharniertest voor mobiele telefoons
Sinds de komst van de klaptelefoon is deze al heel lang populair. Met zijn prachtige structuur en verschillende ontwerpen heeft het de gunst van gebruikers van mobiele telefoons gewonnen en de rol van de as van de mobiele telefoon is onmisbaar. Als de MIM van de opklapbare schacht van de mobiele telefoon, zoals de schacht van de mobiele telefoon en de behuizing, echter niet goed op elkaar zijn afgestemd, vooral als het ontwerp van de voorbelastingshoek onredelijk is, zal de gebruikerservaring erg slecht zijn, en dit wordt gemakkelijk over het hoofd gezien door ontwerpers.

Over het algemeen is de draaihoek van de as van de mobiele telefoon 180 graden, maar bij 0 graden en 180 graden heeft de as van de mobiele telefoon geen koppel, dat wil zeggen dat de koppelwaarde 0 is. om ervoor te zorgen dat de bovenste afdekking en de onderste afdekking van de mobiele telefoon in gesloten toestand goed met elkaar kunnen worden gesloten, moet ervoor worden gezorgd dat de roterende as een voorbelasting heeft van meer dan 10 graden, zodat de roterende as voldoende kan genereren koppel om de bovenste en onderste afdekkingen in elkaar te laten passen; Wanneer de schacht volledig is geopend, moet deze een voorbelasting van 5-graden hebben zodat de bovenste afdekking niet gaat trillen. Daarom mag de ideale ontwerpopeningshoek voor een clamshell mobiele telefoon die een conventionele gsm-schacht gebruikt niet groter zijn dan 165 graden.
Gebruik de Panshi PS{{0}}ST-koppeltestmachine om het koppel van de as van de mobiele telefoon te testen en de nauwkeurigheid van de koppeltest is 0.1g.cm. Voor de enkelvoudige koppeltest van de roterende as die in de productielijn wordt toegepast, is de PS-2205S-koppeltestmachine erg handig in gebruik, de snelheid van de snelheidsmeting is 0,1-21600 graad /min en de volledige inspectie van de roterende as kan in minder dan 1 seconde worden voltooid.
Plaats met behulp van een speciale armatuur de as van de mobiele telefoon op het testplatform van de koppeltestmachine en bestuur de servomotor om positieve en negatieve rotatie uit te voeren volgens het ingestelde programma. Het snelle acquisitiesysteem verzamelt koppelgegevens met een bemonsteringsfrequentie van meer dan 1 kHz, die de hoek-koppelgolfvorm in realtime kan tekenen. Het testsysteem heeft een eigen pneumatisch bewegingsmechanisme, dat koppeltesten kan uitvoeren op meerdere assen op een enkele as volgens het ingestelde programma, zonder dat herhaalde laad- en losacties nodig zijn, wat de efficiëntie van koppeltesten aanzienlijk verbetert.

Detectie systemen

Metaal spuitgietproces
