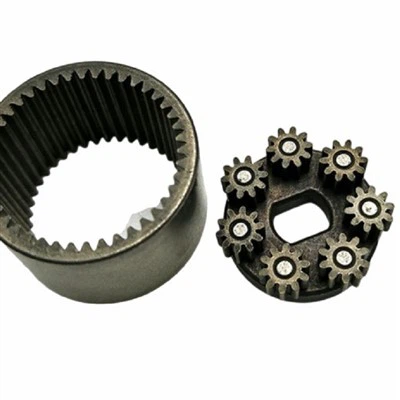

Watermeter tandwiel PM gesinterd onderdeel
De kwaliteit van het kraanwater in huis is de afgelopen jaren aanzienlijk verbeterd, maar sommige pijpleidingen bevatten onvermijdelijk nog onzuiverheden zoals roest, hennep, ijzervijlsel en grind. Deze onzuiverheden komen uiteindelijk samen met de waterstroom terecht bij de inlaat van de watermeter. Om te voorkomen dat onzuiverheden de kern van de watermeter binnendringen en de watermeter uitvallen, is er een waterfilter geïnstalleerd aan het inlaatuiteinde van de watermeter.
product Introductie
|
Watermeter tandwiel PM gesinterd onderdeel |
||||||
|
Item |
Materiaal |
Productieproces |
Sinteren Temperatuur |
Gietvorm |
Aangepast |
|
|
Watermeter versnelling |
440c |
Spuitgieten van metaal |
1550 graden |
Op maat te maken |
Ja |
|
|
Chemische samenstelling |
C :0.95-1.20 Si: kleiner dan of gelijk aan 1.00 Mn: kleiner dan of gelijk aan 1.00 S : kleiner dan of gelijk aan 0.030 P : kleiner dan of gelijk aan 0.035 Cr:16.00-18.00 Ni:Laat kleiner dan of gelijk aan 0.60 bevatten |
|||||
|
Beschikbare materialen |
Koolstofarm roestvrij staal, titaniumlegering (Ti, TC4), koperlegering, wolfraamlegering, harde legering, hogetemperatuurlegering (718, 713) |
|||||
Productvoordelen
|
Gladheid |
Dimensionale nauwkeurigheid |
Productdichtheid |
Uiterlijk behandeling |
Passend gewicht |
|
Ruwheid 1-5μm |
（±{{0}}.1 procent -±0,5 procent ） |
92-95 procent |
spiegel reflectie |
0.03g-400g） |
|
Mechanische eigenschappen |
Hardheid: onthard, minder dan of gelijk aan 269HB; Doven en ontlaten, groter dan of gelijk aan 58HRC Mechanisch gedrag: Interne spanning (250 N/mm2) Treksterkte (560 N/mm2) EL(18 procent) HB(250) |
|||
|
Hittebehandeling |
1) Uitgloeien, langzaam afkoelen op 800-920 graden; 2) Afschrikken, oliekoeling op 1010-1070 graden; 3) Tempereren, snel afkoelen op 100-180 graden; 4. Voorverwarmtemperatuur, 649 graden -816 graden. |
|||
Het tandwiel van de watermeter heeft de functie om de kracht van de waaierrotatie op te vangen en de kracht over te brengen op het volgende onderdeel. Er is een sterke koppeling tussen meerdere componenten, dus de uitrusting moet een hoge sterkte garanderen.
De tandwielen van de watermeter zijn gemaakt van materialen met superhardheid, antiroest en niet gemakkelijk om tanden te verliezen. De 1-3 tandwielen zijn gemaakt van roestvrije, stijve assen en de rest van de tandwielassen en tandwielen kan zijn gemaakt van vochtbestendige technische kunststoffen.
Watermeterstructuur - de rol van elk onderdeel
1. Horlogekast, middendeksel, horlogeglas
De horlogekast, het middendeksel, het horlogeglas en de afdichtpakking vormen samen een afdichtlichaam, zodat het opgemeten water in de horlogekast niet uit het horloge zal lekken. Volgens de nationale norm moet de watermeter de druktest van 1,6 MPa gedurende 15 minuten en 2,0MPa gedurende 1 minuut kunnen doorstaan. Daarom dienen de horlogekast, middendeksel en horlogeglas aan bovenstaande eisen te voldoen.
Het materiaal van de kast is over het algemeen grijs gietijzer (HT l50, zie GB 9436-1988) of gegoten loodmessing (ZcuZn40Pb2, zie GB II76-1987). Het materiaal van het middelste deksel is over het algemeen gegoten loodmessing (ZcuZn40Pb2, zie GB 1176-1987). Het horlogeglas moet van gehard glas zijn dat voldoet aan JB/T 8480-1996.
2. Meetinstellingen
Het meetmechanisme bestaat voornamelijk uit een versnellingsbak, een waaierkast, een integrale waaier, een bovenblad en een afstelplaat. Het meetmechanisme is het "hart" van de watermeter, dat een sleutelrol speelt in de meetprestaties en duurzaamheid van de watermeter.
3. Telmechanisme
Het telmechanisme wordt vaak een teller genoemd en de gebruikelijke vormen zijn het type aanwijzer, het type woordwiel en de combinatie van het type aanwijzerwoordwiel.
4. Waterfilter
De kwaliteit van het kraanwater in huis is de afgelopen jaren aanzienlijk verbeterd, maar sommige pijpleidingen bevatten onvermijdelijk nog onzuiverheden zoals roest, hennep, ijzervijlsel en grind. Deze onzuiverheden komen uiteindelijk samen met de waterstroom terecht bij de inlaat van de watermeter. Om te voorkomen dat onzuiverheden de kern van de watermeter binnendringen en de watermeter uitvallen, is er een waterfilter geïnstalleerd aan het inlaatuiteinde van de watermeter.
Artikellink: Instrumentennetwerk https://www.ybzhan.cn/baike/1964.html
